01 vads un kabelis BV, BLV un citu simbolu nozīmē
Šie simboli ir daži no vadu modeļiem, B sērija, kas klasificēta kā piederīga auduma vadam, tāpēc sākas ar B. Spriegums: 300/500V Vads ir sadalīts elektromagnētiskajā vadā un vispārējas nozīmes izolētajā vadā atbilstoši lietojumam. Iekļauts BV kabelis, BLV kabelis un citi simboli. Izolēti vadi ir pazīstami arī kā auduma vadi.

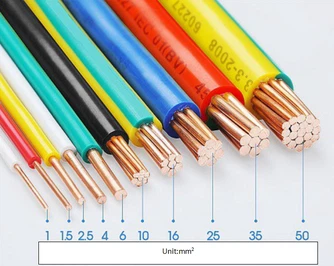

BV kabelis

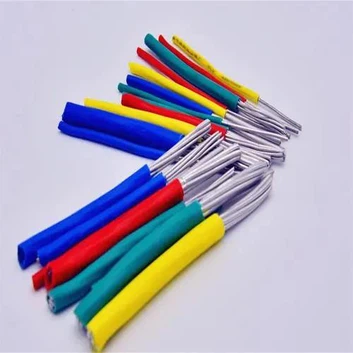

BLV kabelis
Izolētie vadi (auduma vadi) ir vadi, kas pārklāti ar izolāciju, ieskaitot dažādus savienojuma un uzstādīšanas vadus.
V ir PVC polivinilhlorīds, kas pazīstams arī kā (plastmasa)
L ir alumīnija serdes kods
T ir vara serdeņa kods (parasti tiek izlaists bez rakstīšanas)
R ir (mīksts) nozīmē, lai darīt mīkstu, ir palielināt vadītāju sakņu skaitu
BV vara serdeņa polivinilhlorīda izolācijas stieple
BLV alumīnija serdeņa PVC izolēta stieple
BVR vara serdeņa polivinilhlorīda izolācijas mīksta stieple
Virs stieples struktūra: vadītājs + izolācija
Piemēram, ņemiet 2,5 mm2:
BV diametrs ir 1,78 mm un 7 0,68 divu veidu
BLV ir 1 diametrs 1,78 mm
BVR ir 19 diametrs 0,41 mm
RV vara serdeņa PVC izolēts savienojošais elastīgais vads
Tas ir mīkstāks nekā BVR vai 2,5 ir 49 gab 0,25 mm vara stieples.
RVV vara serdeņa polivinilhlorīda izolācijas polivinilhlorīda apvalka savienojuma mīkstais vads
Vairāk nekā RV plastmasas apvalka slānis
Turklāt: mēs visbiežāk izmantojām "apvalku stiepli"
BVVB vara dzīslas PVC izolēts plakanais kabelis ar PVC apvalku, tas ir, 2 BV vadi, baltā apvalka slānī
02 Kas ir apvalkotā stieple
Apvalka stiepleattiecas uz viendzīslu vai daudzdzīslu vadiem ar apvalku, un tie ar apvalku ir drošāki. Atklāti sakot, mēs visbiežāk izmantojām "apvalku stiepli", balta PVC apvalka slāni, vairāku BV stiepļu komplekta iekšpusē. Šī līnija parasti ir vara stieple, papildus izolācijas slānim stieples ārpusē ir arī aizsardzības slānis stieples ārpusē. Parasti izmanto apvalkotās stieples RVV, BVV, RVVB, bvvb šāda veida modeļiem. Apvalkotās stieples var iedalīt divu veidu cietajā apvalkā un mīkstajā apvalkā. Atbilstoši pielietojuma videi un formai tiek sadalīta apaļa apvalkota stieple un plakana apvalkota stieple, apaļa apvalkota stieple parasti ir daudzkodolu, plakana parasti ir viena kodola.
03 YJV ir kabelis (YJV kabeļa nozīme)
"YJV kabelis" attiecas uz augstas kvalitātes vara serdeņa šķērssašūtu polietilēna izolētu polivinilhlorīda apvalku strāvas kabeli.Y---- polietilēna J---- šķērssaistīts V---- polivinilhlorīda apvalks
Kodolu skaits】Vienkodolu,2-kodolu,3-kodolu,4-kodolu,5-kodolu,3+1,3+2,{{ 7}} utt.
Specifikācija]: 1,5 kvadrātpēdas līdz 240 kv.pēdām
Krāsa】 Melna
Vara kvalitāte]: valsts standarta bezskābekļa varš (varš)
Apvalks]: polivinilhlorīda PVC
Standarts]: Šis produkts ir ražots saskaņā ar GB12706 standarta sprieguma 35KV vara serdeņa, alumīnija serdeņa plastmasas izolācijas strāvas kabelis, un to var arī pielāgot atbilstoši lietotāja vajadzībām kabeli.
[Izmantot] iekštelpām, kabeļu tranšejām, cauruļvadiem, tuneļiem uc pārvade un sadale.
Vispārējais nominālais spriegums] (U{{0}}/U)0,6/1---26/35kv
YJV kabelis
[Lietošanas īpašības
1. Kabeļa vadītāja maksimālā nominālā temperatūra ir 90 grādi. Īssavienojuma gadījumā (maksimālais ilgums nepārsniedz 5S) kabeļa vadītāja maksimālā temperatūra nedrīkst pārsniegt 250 grādus.
2. Apkārtējās vides temperatūra, ieliekot kabeli, nedrīkst būt zemāka par 0 grādiem
3. Pieļaujamais lieces rādiuss ieklājot: viendzīslu kabeli, kas nav mazāks par 15 reizēm par kabeļa ārējo diametru; daudzdzīslu kabelis, kas nav mazāks kā 10 reizes lielāks par kabeļa ārējo diametru.
04 BV vadu un kabeļu zināšanas
BV kabeļa vads: ir vara serdeņa polivinilhlorīda izolēts vads un kabelis, ko dēvē par plastmasas-vara stiepli, ir visbiežāk izmantotais vadā un kabelī līnijā, bet arī mūsu ikdienas dzīvē saskaras ar lielāko daļu līniju.
Vadītāja materiāls: bezskābekļa varš
Izolācijas materiāls: PVC
Krāsa: melna, dzeltena, zila, sarkana, brūna, balta utt.
Darba temperatūra: 60 grādi, 70 grādi, 95 grādi
Nominālais spriegums: 450/750V
Ieliekot kabeļus (vadus), apkārtējās vides temperatūra nav zemāka par mīnus 15 grādiem.
Pieļaujamais kabeļa lieces rādiuss:
kabeļa ārējais diametrs (D), kas mazāks par 25 mm, nav mazāks par 4D;
Kabeļa ārējais diametrs (D), kas ir 25 mm un lielāks, nedrīkst būt mazāks par 6 D.
Gatavos kabeļus (vadus) un kabeļu serdeņus pakļauj frekvences dzirksteles izturības sprieguma pārbaudei.
Kabeļa (līnijas) logotipam jābūt GB6995 standarta ieviešanai, logotipam jābūt skaidram, izturīgam pret berzi.
Valsts standarta bv vads un kabelis tiek izmantots maiņstrāvas nominālajam spriegumam 450/750 V un zemākam vai līdzstrāvas spriegumam 1000 V un zemākam elektroinstalācijām, instrumentiem, apdarei, telekomunikāciju iekārtām, strāvas apgaismojumam un vadiem, var būt atvērti vai slēpti.
Produkta standarti: GB5023.3-1997JB8734-98 saskaņā ar IECCCC standartu, valsts standarta bv kabeļu ražošanas sertifikātam jābūt izdrukātam ar 3C sertifikācijas zīmi.
